產品名稱： 粉塵傳感器（空氣質量傳感器）

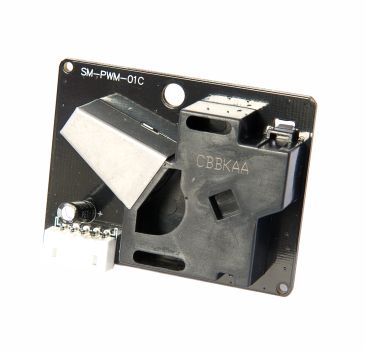

規格型號： SM-PWM-01C
GE的SM-PWM-01C是一款利用光學方法檢測空氣中粉塵濃度的粉塵傳感器（空氣質量傳感器）。在粉塵傳感器中有一個紅外二極管和一個圖像傳感器，他們的光軸相交，當帶灰塵的氣流通過光軸相交的交叉區域，粉塵對紅外光反射，反射的光強與灰塵濃度成正比。圖像傳感器檢測到灰塵反射的紅外二極管發射的紅外光，經信號調理電路，輸出反應灰塵濃度的脈寬調制信號（PWM）。
GE的SM-PWM-01C粉塵傳感器（空氣質量傳感器）能檢測像香煙顆粒大小的顆粒物，也能檢測出室內灰塵等大顆粒，通過輸出兩個不同的脈寬調制信號（PWM）區分不同灰塵顆粒物的濃度。
| 規格 | 參數 | |
| 1 | 輸入電壓 | DC 5V±5%(CN 1: Pin1=GND, Pin3=+5V), 紋波＜30mV |
| 2 | 功耗 | ＜100mA±10% |
| 3 | 工作溫度、濕度 | -10～65℃, 低于 95% RH |
| 4 | 存儲溫度 | -30～80℃ |
| 5 | 尺寸 | W 59× H 45 × D20 (mm) max |
| 6 | 重量 | ～ 30 g |
| 7 | 檢測濃度 | 顆粒物尺寸＞1 μm, 濃度:0.01～2.0mg/m3 (粒子計數器濃度40,000～800,000 at 1μm) |
| 8 | 信號輸出 |
低脈沖輸出 Hi:＞4.5V, Lo:＜0.7V (輸入阻抗200KΩ) 建議測量輸出的低脈沖占空比(%) 建議測量方法采用計算5sec到30sec粉塵濃度的移動平均的 LPO |
| 10 | 最小啟動時間 | 在接通電源30秒之后 |
（3）請不要安裝在有強氣流流經的通道里。
